Kompresní a hardline konektory Cabelcon

O dánské společnosti Cabelcon

Společnost Cabelcon, která je součástí globální skupiny Amphenol, patří mezi přední výrobce inovativních konektorových řešení pro širokopásmové komunikační systémy. Od roku 1983, tedy více než čtyři desetiletí se Cabelcon soustředí na vývoj a výrobu spolehlivých a vysoce výkonných konektorů pro koaxiální kabely. Díky úzké spolupráci s největšími operátory v oblasti telekomunikací, vysílání a datových sítí se firma stala lídrem v technologických inovacích a vynikajících uživatelských zkušenostech.

Cabelcon se zaměřuje na kvalitu, trvanlivost a snadnou instalaci svých produktů. Jejich pokročilé výrobní procesy a přísné testování zajišťují, že konektory splňují a často i překračují průmyslové normy a očekávání zákazníků. Pod záštitou Amphenolu, jednoho z největších světových hráčů v oblasti propojovací technologie, má Cabelcon přístup k špičkovým technologiím a zdrojům, které podporují jejich inovace a neustálé zlepšování.

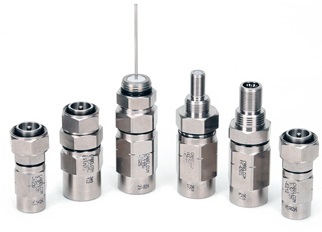

Hardline konektory

Hardline konektory jsou navržené pro připojení koaxiálních kabelů s velkým průměrem, které jsou běžně používány v páteřních sítích, kde je prioritou spolehlivost a minimální ztráty signálu. Tyto konektory jsou konstruovány s ohledem na dlouhodobou odolnost vůči extrémním podmínkám, jako je mechanické namáhání, vibrace, změny teplot a vlhkost.

Hardline konektory jsou nejčastěji používány v páteřních telekomunikačních sítích, distribučních systémech pro kabelovou televizi a vysílání, kde je požadována vysoká spolehlivost a nízké útlumy. Jsou také klíčové v aplikacích s vysokými frekvencemi, jako jsou satelitní komunikace a vojenské systémy.

Složení a konstrukce

Tělo hardline konektorů (a kompresních kroužeků) je vyrobeno z vysoce odolných kovů, které jsou často pokryty povrchovou úpravou pro zvýšenou odolnost proti korozi - typicky mosaz pokovená slitinou niklu a mědi (NITIN). Tyto materiály zajišťují dlouhou životnost a mechanickou pevnost konektoru.

Středový vodič je obvykle také zhotoven s pokovené mosazi, což zajišťuje vynikající vodivost a minimalizaci ztrát signálu. Tento vodič je pečlivě navržen tak, aby se zajistilo optimální přizpůsobení impedance a snížení reflektovaných signálů.

Dielektrická izolace mezi středovým vodičem a vnějším tělem je obvykle vyrobena z polykarbonátu, polyethylenu nebo teflonu, což poskytuje vynikající odolnost vůči teplotním výkyvům a zajišťuje tak dlouhodobou spolehlivost konektoru.

Těsnící "O" kroužek je vyráběn z "gumového" elastomeru EPDM (Ethylene Propylene Diene Monomer), tak aby dlouhodobě odolal povětrnostním vlivům.

Specifické vlastnosti:

Odolnost vůči korozi: Konektory jsou často pokryty speciálními povlaky, jako je nikl nebo cín, aby byla zajištěna vysoká odolnost vůči korozi, což je nezbytné pro dlouhodobé použití ve venkovních a náročných prostředích.

Mechanická robustnost: Hardline konektory jsou navrženy tak, aby vydržely vysoké úrovně mechanického namáhání, včetně vibrací a ohybů. Jejich konstrukce zajišťuje pevné spojení, které odolává pohybům a nárazům bez degradace signálu.

Přizpůsobení impedance: Precizní konstrukce hardline konektorů zajišťuje přesné přizpůsobení impedance, což minimalizuje ztráty výkonu a odrazy signálu, a tak zajišťuje vysoce kvalitní přenos signálu i na dlouhé vzdálenosti.

True Lock je technologie Cabelcon, která díky snížení utahovacího momentu zabraňuje otočení kabelu během instalace konektoru. Kování Multislot zajišťuje rovnoměrné uchycení vnějšího vodiče a zlepšuje elektrický výkon. Zajišťovací mechanismus Multigrip zajišťuje rovnoměrné uchycení vnitřního vodiče a snižuje riziko mezimodulačního zkreslení.

Jak instalovat hardline konektor Cabelcon

Existuje několik klíčových vlastností, které by měly správně nainstalované hardlinkové konektory vždy mít:

1. Pozitivní doraz na konektorech zajišťuje vizuální zpětnou vazbu, že je konektor správně nainstalován a že se na toto připojení můžete spolehnout po mnoho let.
2. Těsnicí "O" kroužek je těsnění na bázi pryže nebo silikonu, které se spojí, když jsou části konektoru pevně spojeny závitem. Teprve pak zabraňuje vniknutí jakékoliv vlhkosti do konektoru.
3. Způsobup utažení konektoru zabraňuje kroucení kabelu a eliminuje tak možnost povolení konektoru nebo poškození kabelu v důsledku jeho pnutí.

V současné době se můžete setka s konektory, které tyto vlastnosti nemají a tak nemusí poskytovat ochranu proti povětrnostním vlivům, integritu signálu a snadnou instalaci pomocí správných technik a nástrojů.

Kontrola nainstalovaného hardline konektoru

1. Úroveň signálu - ujistěte se, že konektory trasového vedení mají velmi nízké ztráty. Protože kombinované ztráty konektorů v celé trase sítě se musí vejít do úrovně, kterou požadujete u koncového zařízení u zákazníka. Proto dbejte pozor na každý jednotlivý konektor v síti.
2. Integrita RFI - udržování těsnosti sítě - zkontrolujte si, že nedošlo k nežádoucímu rušení z vnějších rádiových frekvencí, např. LTE.

📄 Katalog 🔎 Tabulka kompatibilních kabelů a konektorů 🛒 Nabídka

---

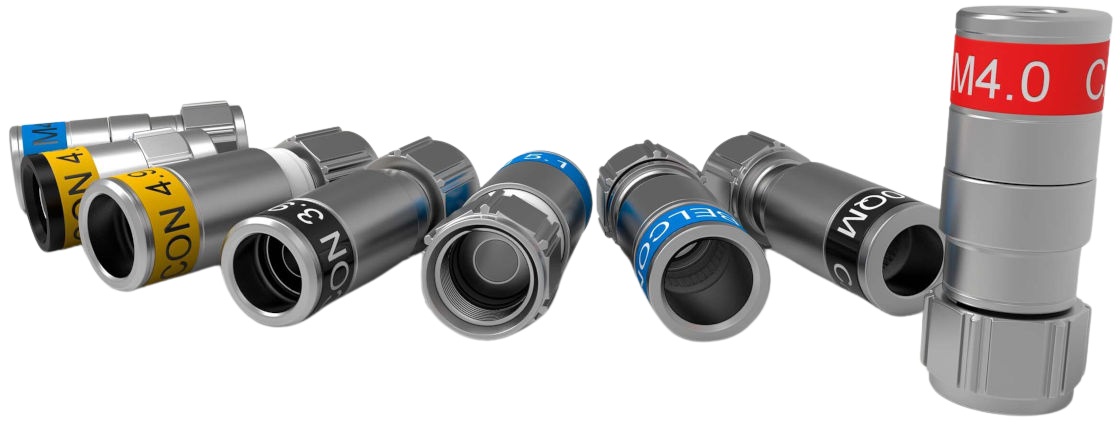

Cabelcon kompresní konektory (drop connectors)

Kompresní konektory jsou široce používány v posledním úseku přenosových sítí, jako jsou kabelové televizní sítě, internetové připojení a telekomunikační služby. Jsou ideální pro připojení domácností, malých podniků a dalších koncových uživatelů k hlavním distribučním sítím nebo přímo ke zdroji signálu z antén.

Vlastnosti

Snadná instalace: Kompresní konektory jsou navrženy pro rychlou a jednoduchou montáž, obvykle stačí ořezávátko a kleště. To je klíčové pro instalace na místě, kde je nutné rychle a efektivně připojit zákazníky k síti.

Odolnost vůči vnějším vlivům: konektory jsou obvykle vybaveny těsněním a dalšími ochrannými prvky, které zajišťují odolnost proti vodě, prachu a teplotním extrémům. Tato odolnost je nezbytná pro dlouhodobou spolehlivost v různých klimatických podmínkách.

Nízké ztráty signálu: konstrukce konektorů je optimalizována pro minimální ztráty signálu, což je klíčové pro zajištění kvalitního přenosu na posledním úseku sítě, kde i malé ztráty mohou výrazně ovlivnit celkovou kvalitu služby.

Dvě hlavní montážní řady

Kompresní konektory od Cabelconu můžeme rozdělit na dva hlavní způsoby podle toho, jak se instalují.

Prvním způsobem je tradiční konektor s vnitřním kroužkem, který se zasune mezi stínění a opletení. Takto insalované konektory jsou označené jako TD, tedy True Drop (nová řada) nebo CX3 (starší řada). Číslo za označením zřejmě uvádí průměr středového kroužku, aby bylo jané pro jaký průměr stínění na kabelu je vhodný. Ale toto číslo obvykle na žádném datasheetu nenajdete.

Druhým způsobem je instalace konektoru přes stínění a opletení, který je označen jako QM - Quick Mouth. U tohoto způsobu uchycení je důležitý průměr kabelu (pláště), na který je určený.

📄 Katalog 2020 🔎 Tabulka kompatibilních kabelů a konektorů 🛒 Nabídka

---
