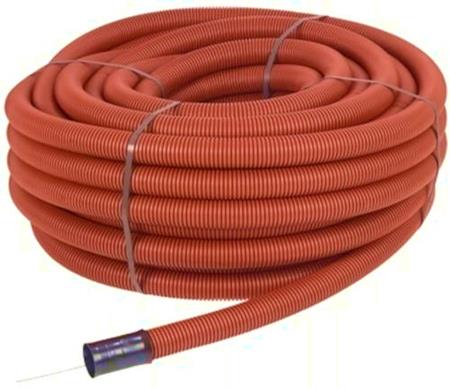

Korugovaná (vlnitá) chránička je polyethylenová (PE) ohebná dvouplášťová trubka určená k ochraně kabelů v podzemních instalacích. Strukturovaný profil vlnitého podzemního kabelového žlabu zajišťuje vynikající pevnost a schopnost ukotvení v zemi, zatímco vnitřní hladký povrch umožňuje instalaci kabelů s menším třením.
Součástí chráničky je lanko, které usnadňuje zavedení kabelu, a spojka pro připojení další chráničky.
Korugované kabelové chráničky mívají vnější červenou nebo černou barvu a černou vnitřní stěnu. Spojka bývá šedá nebo černá. Barva může různé odchylky,protože pro výrobu trubek se používají i recyklované plasty.
Chránička se vyznačuje odolností proti tlaku vyšší než 450 N při 5% průhybu vnějšího průměru, jak je uvedeno v normě CZE EN 61386-24.
Rozměry a provedení
Chráničky se vyrábí ve dvou provedeních: s UV ochranou (černé) nebo bez UV ochrany (červené). Vzhledem k tomu, že chráničky jsou zemní, tak většina zákazníků volí levnější variantu bez UV ochrany.
| Vnější průměr [mm] |
Vnitřní průměr [mm] |
Tolerance vnitřní / vnější [mm] |
Poloměr ohybu (minimální) [mm] |
Eshop |
|---|---|---|---|---|
| 40 | 31 | -0/+0.8 | 320 | 🛒 detail |
| 50 | 39 | -0/+1.0 | 400 | 🛒 detail |
| 63 | 50 | -0/+1.2 | 504 | 🛒 detail |
| 75 | 63 | -0/+1.4 | 600 | 🛒 detail |
| 90 | 74 | -0/+1.7 | 720 | 🛒 detail |
| 110 | 92 | -0/+2.0 | 880 | 🛒 detail |
| 125 | 105 | -0/+2.3 | 1.000 | 🛒 detail |
| 160 | 138 | -0/+2.9 | 1.280 | 🛒 detail |
Technické normy
| Vlastnost | Norma | Požadavek |
|---|---|---|
| Pevnost v tlaku Odolnost vůči kompresi |
CZE EN 61386-24 |
≥450 N Vertikální průhyb 5% vnitřního průměru |
| Nárazová síla | CZE EN 61386-24 | (N) normální |
| Pevnost v ohybu | CZE EN 61386-2 | Není zploštělá |
| Ochrana proti pevným/tekutým předmětům | CZE EN 60529 | IP56 |
Limity použití -10 / +60 °C.
Balení
Standardním balením je smotek o délce 50m.
