Koaxiální kabely, běžně označované jako RG (Radio Guide), jsou široce používané pro přenos vysokofrekvenčních signálů. Specifikace RG vznikla během druhé světové války, kdy bylo potřeba standardizovat kabely používané v radiokomunikaci. Zkratka RG původně označovala "Radio Guide," což bylo vojenské označení pro specifikaci kabelů podle některý parametrů. Po válce se tento standard rozšířil i do civilního sektoru a stal se de facto průmyslovým standardem pro širokou škálu aplikací.
Nicméně RG není žádnou schválenou normou v EU, kterou by výrobci museli dodržovat a každý výrobce si tak může vyrábět jakékoliv kabely. Díky nepřebernému množství výrobců a jejich kabelů se kompikuje vyhledávání kompatibilních konektorů (viz náš článek).

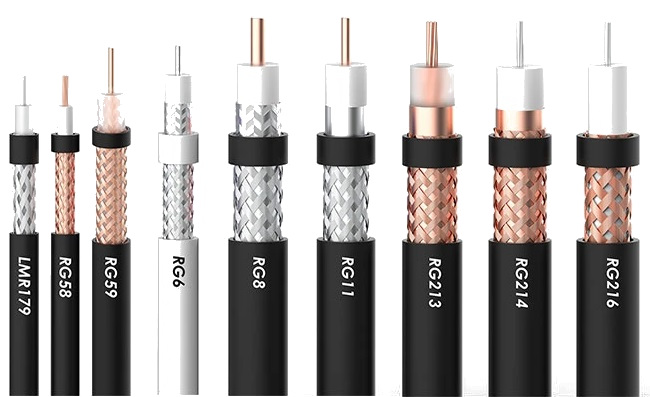

Koaxiální kabely se skládají z vnitřního vodiče (obvykle měděného), dielektrického izolátoru, kovového stínění (pletené, fóliové nebo kombinované) a vnějšího pláště. Tyto kabely jsou navrženy tak, aby minimalizovaly elektromagnetické rušení a zajišťovaly stabilní přenos signálu.
Existují různé typy koaxiálních kabelů, které se liší svými fyzikálními a elektrickými vlastnostmi, přičemž jedním z nejdůležitějších parametrů je impedance. Nejběžnější jsou kabely s impedancí 75 Ohm a 50 Ohm, které se používají v různých aplikacích, od televizního vysílání až po telekomunikace a vysokofrekvenční přenosy.
Impedance 75 Ohm - nejen RG kabely
| Typ | Impedance (ohmy) |
Jádro (mm) | Dielektrikum | Vnější průměr | Stínění | |
|---|---|---|---|---|---|---|
| Typ | (mm) | (mm) | ||||
| RG-6 /U | 75 | 1,024 | PF | 4.7 | 6,86 | dvojnásobné |
| RG-6 /UQ | 75 | 1,024 | PF | 4.7 | 7,57 | čtyřnásobné |
| RG-7 | 75 | 1.30 | PF | 5.72 | 8.13 | dvojnásobné |
| RG-11/U | 75 | 1,63 | PE | 7.2 | 10.5 | dvoj/tří/čtyřnásobné |
| RG-59/U | 75 | 0,64 | PE | 3.7 | 6.1 | jednoduché |
| RG-59A/U | 75 | 0,762 | PF | 3.7 | 6.1 | jednoduché |
| 3C-2V | 75 | 0,50 | PE | 3.0 | 5.4 | jednoduché |
| 5C-2V | 75 | 0,80 | PE | 4.6 | 6.5 | dvojnásobné |
| RG-179/U | 75 | 0,31
(7×0,1) |
PTFE | 1.6 | 2.5 | jednoduché |
| QR-320 | 75 | 1,80 | PF | 10.03 | jednoduché | |
| QR-540 | 75 | 3.15 | PF | 15,49 | jednoduché | |
| QR-715 | 75 | 4.22 | PF | 19,94 | jednoduché | |
| QR-860 | 75 | 5.16 | PF | 24,38 | jednoduché | |
| QR-1125 | 75 | 6.68 | PF | 31.12 | jednoduché | |
Impedance 50 Ohm - nejen RG kabely
| Typ | Impedance (ohmy) |
Jádro (mm) | Dielektrikum | Vnější průměr | Stínění | |
|---|---|---|---|---|---|---|
| Typ | (mm) | (mm) | ||||
| RG-8/U | 50 | 2.17 | PE | 7.2 | 10.3 | |
| RG-8X | 50 | 1.47 | PF | 3.9 | 6.1 | jednoduché |
| RG-58/U | 50 | 0,81 | PE | 2.9 | 5,0 | jednoduché |
| RG-60/U | 50 | 1,024 | PE | 10.8 | jednoduché | |
| RG-142/U | 50 | 0,94 | PTFE | 2,95 | 4,95 | dvojité opletení |
| RG-174/U | 50 | 0,5
(7×0,16) |
PE | 1.5 | 2.55 | jednoduché |
| RG-178/U | 50 | 0,31
(7×0,1) |
PTFE | 0,84 | 1.8 | jednoduché |
| RG-188A/U | 50 | 0,5
(7×0,16) |
PTFE | 1.52 | 2.54 | jednoduché |
| RG-213/U | 50 | 2.26
(7×0,75) |
PE | 7.2 | 10.3 | jednoduché |
| RG-214/U | 50 | 2.26
(7×0,75) |
PE | 7.2 | 10.8 | dvojnásobné |
| RG-218 | 50 | 4,963 | PE | 16,76 | 22 | jednoduché |
| RG-223/U | 50 | 0,88 | PE | 2.07 | 5.4 | dvojnásobné |
| RG-316/U | 50 | 0,51
(7×0,17) |
PTFE | 1.5 | 2.6 | jednoduché |
| RG-400/U | 50 | 1,0
(19×0,20) |
PTFE | 2,95 | 4,95 | dvojnásobné |
| RG-402/U | 50 | 0,93 | PTFE | 3.0 | 3.58 | jednoduchá postříbřená měď |
| RG-405/U | 50 | 0,51 | PTFE | 1,68 | 2.20 | postříbřená ocel s měděným pláštěm |
| H155 | 50 | 1.41
(19×0,28) |
PF | 2.5 | 5.4 | dvojnásobné |
| H500 | 50 | 2.5 | PF | 4.5 | 9.8 | dvojnásobné |
| LMR-100 | 50 | 0,46 | PE | 1.06 | 2,79 | dvojnásobné |
| LMR-195 | 50 | 0,94 | PF | 1,85 | 4,95 | dvojnásobné |
| LMR-200 HDF-200 CFD-200 |
50 | 1.12 | PF | 2,95 | 4,95 | dvojnásobné |
| LMR-240 EMR-240 |
50 | 1.42 | PF | 3,81 | 6.1 | dvojnásobné |
| LMR-300 | 50 | 1,78 | PF | 4,83 | 7,62 | félie a opletení |
| LMR-400 HDF-400 CFD-400 EMR-400 |
50 | 2,74 | PF | 7.24 | 10.29 | dvojnásobné |
| LMR-500 | 50 | 3.61 | PF | 9.4 | 12.7 | dvojnásobné |
| LMR-600 | 50 | 4.47 | PF | 11,56 | 14,99 | dvojnásobné |
| LMR-900 | 50 | 6,65 | PF | 17.27 | 22.10 | dvojnásobné |
| LMR-1200 | 50 | 8,86 | PF | 23,37 | 30,48 | dvojnásobné |
| LMR-1700 | 50 | 13,39 | PF | 34,29 | 42,42 | dvojnásobné |
| LDF4-50A | 50 | 4,83 | FPE | 12,96 | 13,97 | vlnitá měď |
| AVA5-50 | 50 | 9,45 | FPE | 24.1 | 25.4 | vlnitá měď |
| AVA7-50 | 50 | 18.6 | FPE | 44,5 | 46.4 | vlnitá měď |
| HCA214-50J | 50 | 22.7 | ASP | 49.9 | 60,2 | vlnitá měď |
| HCA300-50J | 50 | 29.3 | ASP | 63,5 | 76,0 | vlnitá měď |
| HCA400-50J | 50 | 34.8 | ASP | 75,3 | 90,5 | vlnitá měď |
| HCA495-50J | 50 | 45,0 | ASP | 98,1 | 115,1 | vlnitá měď |
| HCA550-50J | 50 | 58,0 | ASP | 127,1 | 147,1 | vlnitá měď |
| HCA618-50J | 50 | 67,0 | ASP | 147,0 | 169 | vlnitá měď |
| HCA800-50J | 50 | 88,5 | ASP | 195,0 | 223,0 | vlnitá měď |
| HCA900-50T | 50 | 99,4 | ASP | 216,7 | 247,7 | vlnitý hliník |
Ostatní impedance RG kabelů
| Typ | Impedance (ohmy) |
Jádro (mm) | Dielektrikum | Vnější průměr | Stínění | |
|---|---|---|---|---|---|---|
| Typ | (mm) | (mm) | ||||
| RG-56/U | 48 | 1,4859 | 7,82 | dvojité opletení | ||
| RG-9/U | 51 | PE | 10.7 | |||
| RG-62/U | 92 | PF | 6.1 | jednoduché | ||
| RG-62A | 93 | ASP | 6.1 | jednoduché | ||
| RG-180B/U | 95 | 0,31 | PTFE | 2.59 | 3,68 | měď potažená stříbrem |
| RG-195 | 95 | 0,305 | PTFE | 2.59 | 3,68 | jednoduché |
| RG-63 | 125 | 1.2 | PE | 10.29 | dvojité opletení | |
Typy dielektrika
- FPE (Fluorinated Polyethylene): Zlepšuje odolnost vůči chemikáliím a vysokým teplotám v porovnání s běžným polyethylenem.
- PE (Polyethylene): Běžně používané dielektrikum, které nabízí dobré elektrické vlastnosti a nízkou cenu.
- PF (Polyfluoroethylene): Vysoce odolné vůči vysokým teplotám a chemikáliím, často používané v náročných prostředích.
- PTFE (Polytetrafluoroethylene): Vysokotepelně a chemicky odolné dielektrikum s nízkým útlumem a vynikajícími elektrickými vlastnostmi.
- ASP (Air-Spaced): Používá vzduch jako dielektrikum, což minimalizuje útlum signálu a je vhodné pro aplikace s vysokými frekvencemi.
Tyto materiály se vybírají na základě specifických požadavků na elektrické, tepelně a chemické vlastnosti kabelů.
