Draka Coax10 AD 10 E PVC koax. kabel 1/4,65/6,8mm, Al-PET-Al, vnitřní, fólie 100m
Tisk
Parametry
|
Základní charakteristika |
|
|---|---|
| Výrobce | Draka |
| Model | Coax10 AD 10 E PVC |
| Typ kabelu | C10 |
| Kód kabelu PPC | A025 |
| Kód kabelu Cabelcon | TL101 |
| Kompresní konektory | RG6 4.9 |
| Použití kabelu | vnitřní |
| Záruční doba [m] | 24 |
|
Elektrické parametry |
|
| Impedance [Ohm] | 75 |
| Kapacita [pF / m] | 52 |
| Činitel krácení [%] | 85 |
| Rezistence ve smyčce [Ohm / km] | 22 |
| Činitel odrazu 5-30 MHz [dB] | 26 |
| Činitel odrazu 30-470 MHz [dB] | 24 |
| Činitel odrazu 470-1000 MHz [dB] | 20 |
| Činitel odrazu 1000-3000 MHz[dB] | 18 |
| Účinnost krytí [dB] | 80 |
| Třída kabelu Class | Class C |
|
Útlumy |
|
| Max. útlum 5 MHz [dB / 100m] | 1,6 |
| Max. útlum 50 MHz [dB / 100m] | 4,6 |
| Max. útlum 100 MHz [dB / 100m] | 6,4 |
| Max. útlum 200 MHz [dB / 100m] | 8,9 |
| Max. útlum 400 MHz [dB / 100m] | 12,7 |
| Max. útlum 800 MHz [dB / 100m] | 18,2 |
| Max. útlum 860 MHz [dB / 100m] | 18,9 |
| Max. útlum 1000 MHz [dB / 100m] | 20,5 |
| Max. útlum 1350 MHz [dB / 100m] | 23,8 |
| Max. útlum 1750 MHz [dB / 100m] | 27,6 |
| Max. útlum 2150 MHz [dB / 100m] | 30,8 |
| Max. útlum 3000 MHz [dB / 100m] | 36,5 |
|
Konstrukční parametry |
|
| Typ kabelu RG | RG-6 |
| Materiál vodiče | čistá měď |
| Průměr vodiče [mm] | 1 |
| Průměr dielektrika [mm] | 4,65 |
| Materiál dielektrika | PE |
| Typ fólie | Al |
| Stínění | Al-PET-Al |
| Materiál opletení | pocínovaná měď |
| Hustota opletení [%] | 40 |
| Průměr vnějšího vodiče [mm] | 5,2 |
| Průměr pláště [mm] | 6,8 |
| Materiál pláště | PVC |
| Pracovní teplota [°C] | -40 ÷ +70 |
| Norma hořlavosti [IEC] | Eca |
|
Transportní informace |
|
| Balení | fólie 100m |
|
Fyzické vlastnosti |
|
| Barva | bílý |
| Min. poloměr ohybu [mm] | 35 |
| Max. pevnost v tahu [N] | 110 |
| Hmotnost [kg / km] | 44 |
| Instalační teplota [°C] | -5 ÷ +60 |
Podrobnosti o produktu
📝 Popis

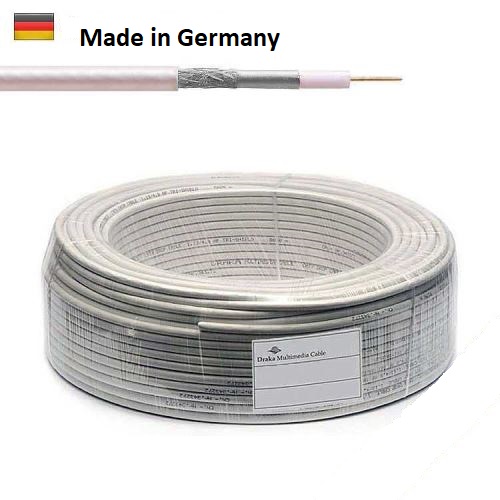

Draka Coax10 AD 10 E PVC je anténní koaxiální vnitřní kabel se středem 1mm z čisté mědi, proplétaným opletením tzv. "cross round" (pocínovaná měď) a s pláštěm PVC o průměru 6,8mm.
Draka kabely to jsou kvalitní značkové koaxiální kabely s očekávanou životností minimálně 20 let vyrobené podle nejpřísnějších standardů v Německu.
Středový vodič (jádro) s průměrem 1mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.
Stínění je dvojité, složené z Al-PET-Al fólie vložené mezi dielektrikum a pocínovaným měděným opletením 40%. Průměr stínění je 5,2mm. Je to levnější varianta od celoměděného stítnění, která má výhodu v tom, že je ohebnější - poloměr ohybu je cca o 1/2 menší než u čisté mědi.
Plášt kabelu o průměru 6,8 mm je PVC (PolyVinylChlorid), nemá UV stabilizaci, takže je určený dovnitř, kde bude mít životnost přes 20 let. Když ho nainstalujete ven, bude jeho životnost asi poloviční.
Kabel je typu C10, to znamená, že má útlum cca 10dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 15dB na 100 m (600 MHz). A pro satelit platí útlum 31dB (2150 MHz).
Účinnost krytí je 80 dB. Kabel má certifikaci stínění Class C. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.
Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.
Balením kabelu je fólie 100m. Tu stačí protrhnout uprostřed a uvolnit pásky, které drží kabel. Pak už lze kabel bez problémů odmotávat ze středu klubka ven.
💬 Názor
Když 140 let stará evropská firma garantuje 20 let životnosti, tak není důvod jí nevěřit. My sami to potvrzujeme, protože první Draka kabely jsme položili do země už před 25 lety a stále fungují tak, jak mají.
