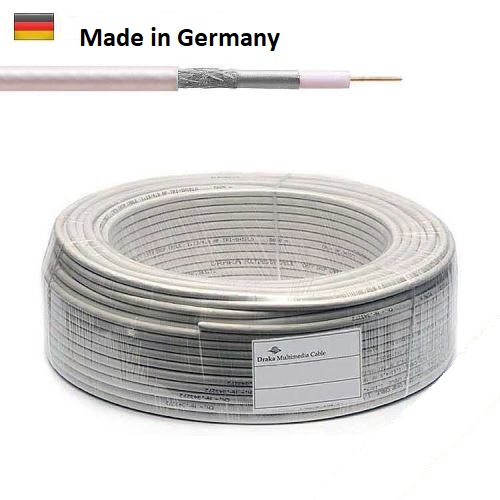

Draka Coax11 AD 08 E PVC koax. kabel 0,8/3,5/5mm, Al-PET-Al, vnitřní, fólie 100m
Tisk
Parametry
|
Základní charakteristika |
|
|---|---|
| Výrobce | Draka |
| Model | Coax11 AD 08 E PVC |
| Typ kabelu | C11 |
| Kód kabelu PPC | 0 |
| Kód kabelu Cabelcon | 0 |

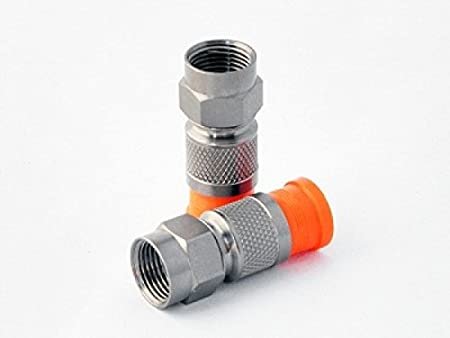

| Kompresní konektory | RG59 3.7 |
| Použití kabelu | vnitřní |
| Záruční doba [m] | 24 |
|
Elektrické parametry |
|
| Impedance [Ohm] | 75 |
| Kapacita [pF / m] | 52 |
| Činitel krácení [%] | 85 |
| Rezistence ve smyčce [Ohm / km] | 35 |
| Činitel odrazu 5-30 MHz [dB] | 26 |
| Činitel odrazu 30-470 MHz [dB] | 24 |
| Činitel odrazu 470-1000 MHz [dB] | 20 |
| Činitel odrazu 1000-3000 MHz[dB] | 18 |
| Účinnost krytí [dB] | 80 |
| Třída kabelu Class | Class C |
|
Útlumy |
|
| Max. útlum 5 MHz [dB / 100m] | 1,9 |
| Max. útlum 50 MHz [dB / 100m] | 5,7 |
| Max. útlum 100 MHz [dB / 100m] | 7,8 |
| Max. útlum 200 MHz [dB / 100m] | 11,2 |
| Max. útlum 400 MHz [dB / 100m] | 16,2 |
| Max. útlum 800 MHz [dB / 100m] | 22,6 |
| Max. útlum 860 MHz [dB / 100m] | 24,3 |
| Max. útlum 1000 MHz [dB / 100m] | 25,6 |
| Max. útlum 1350 MHz [dB / 100m] | 31,2 |
| Max. útlum 1750 MHz [dB / 100m] | 36,3 |
| Max. útlum 2150 MHz [dB / 100m] | 41,3 |
| Max. útlum 3000 MHz [dB / 100m] | 48,8 |
|
Konstrukční parametry |
|
| Typ kabelu RG | RG-59 |
| Materiál vodiče | čistá měď |
| Průměr vodiče [mm] | 0,8 |
| Průměr dielektrika [mm] | 3,5 |
| Materiál dielektrika | PE |
| Typ fólie | Al |
| Stínění | Al-PET-Al |
| Materiál opletení | pocínovaná měď |
| Hustota opletení [%] | 40 |
| Průměr vnějšího vodiče [mm] | 4 |
| Průměr pláště [mm] | 5 |
| Materiál pláště | PVC |
| Pracovní teplota [°C] | -40 ÷ +70 |
| Norma hořlavosti [IEC] | Eca |
|
Transportní informace |
|
| Balení | fólie 100m |
|
Fyzické vlastnosti |
|
| Barva | bílý |
| Min. poloměr ohybu [mm] | 25 |
| Max. pevnost v tahu [N] | 50 |
| Hmotnost [kg / km] | 23 |
| Instalační teplota [°C] | -5 ÷ +60 |
Související produkty
Exelento F-konektor 5,1 mm, HQ niklovaná měď Konektory a redukce EXELENTO patří bezesporu k tomu neljepšímu, co lze na evropském trhu najít.
4.60 Kč
Pořiďte si kabelové příchytky Gewis za výbornou cenu, se kterými pohodlně zafixujete kulaté kabely o různých průměrech. Třmen se prodává včetně hřebíku a pořídíte ho v balení po 100 kusech. Hřebík je vyroben z oceli, je dlouhý 21 mm s průměrem 2 mm.
131.89 Kč
Podrobnosti o produktu
📝 Popis
Draka Coax11 AD 08 E PVC je anténní koaxiální vnitřní kabel se středem 0,8mm z čisté mědi, proplétaným opletením tzv. "cross round" (pocínovaná měď) a s pláštěm PVC o průměru 5mm.
Draka kabely to jsou kvalitní značkové koaxiální kabely s očekávanou životností minimálně 20 let vyrobené podle nejpřísnějších standardů v Německu.
Středový vodič (jádro) s průměrem 0,8mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.
Stínění je dvojité, složené z Al-PET-Al fólie vložené mezi dielektrikum a pocínovaným měděným opletením 40%. Průměr stínění je 4mm. Je to levnější varianta od celoměděného stítnění, která má výhodu v tom, že je ohebnější - poloměr ohybu je cca o 1/2 menší než u čisté mědi.
Plášt kabelu o průměru 4,3 mm je PVC (PolyVinylChlorid), nemá UV stabilizaci, takže je určený dovnitř, kde bude mít životnost přes 20 let. Když ho nainstalujete ven, bude jeho životnost asi poloviční.
Kabel je typu C11, to znamená, že má útlum cca 11dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 19dB na 100 m (600 MHz). A pro satelit platí útlum 41dB (2150 MHz).
Účinnost krytí je 80 dB. Kabel má certifikaci stínění Class C. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.
Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.
Balením kabelu je fólie 100m. Tu stačí protrhnout uprostřed a uvolnit pásky, které drží kabel. Pak už lze kabel bez problémů odmotávat ze středu klubka ven.
💬 Názor
Když 140 let stará evropská firma garantuje 20 let životnosti, tak není důvod jí nevěřit. My sami to potvrzujeme, protože první Draka kabely jsme položili do země už před 25 lety a stále fungují tak, jak mají.
