    Draka Coax11 AD 08 S FRNC koax. kabel 0,8/3,5/5,1mm, 3x stín., nehořlavý, cívka 500m

    Draka Coax11 AD 08 S FRNC cívka 500m

    Výrobce
    Draka
    Kód

    121224

    Part No.

    60014883

    Dostupnost
    Dostupnost na pobočkách
    Vaše cena bez DPH
    18.60 Kč
    DPH
    21%
    Vaše cena s DPH
    22.51 Kč
    Záruka
    20 Roky
    Objednat
    Hodnocení produktu
    Hodnoceno 0x

      Tisk

      Podrobnosti o produktu

      📝 Popis

      Draka Coax11 AD 08 S FRNC je anténní koaxiální nehořlavý kabel se středem 0,8mm z čisté mědi, proplétaným opletením tzv. "cross round" (pocínovaná měď) a s pláštěm FRNC o průměru 5,1mm.

      Draka kabely to jsou kvalitní značkové koaxiální kabely s očekávanou životností minimálně 20 let vyrobené podle nejpřísnějších standardů v Německu.

      Středový vodič (jádro) s průměrem 0,8mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.

      Stínění je trojité, složené z Al-PET-Al fólie nalepená na dielektrikum, nad ní je pocínované měděné opletení 80% a další Al-PET fólie je podlepená pod plášt. Průměr stínění je 4,1mm. Je to levnější varianta od celoměděného stítnění, která má výhodu v tom, že je ohebnější - poloměr ohybu je cca o 1/2 menší než u čisté mědi.

      Plášt kabelu o průměru 5,1 mm je FRNC (Flame Retardant, Non-Corrosive), nemá UV stabilizaci, ale nevede oheň a je samozhášivý, takže je určený do vnitřních prostor veřejných budov. FRNC pláště splňují vyšší třídy reakce na oheň.

      Kabel je typu C11, to znamená, že má útlum cca 11dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 19dB na 100 m (600 MHz). A pro satelit platí útlum 41dB (2150 MHz).

      Účinnost krytí je 110 dB. Kabel má certifikaci stínění Class A. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.

      Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.

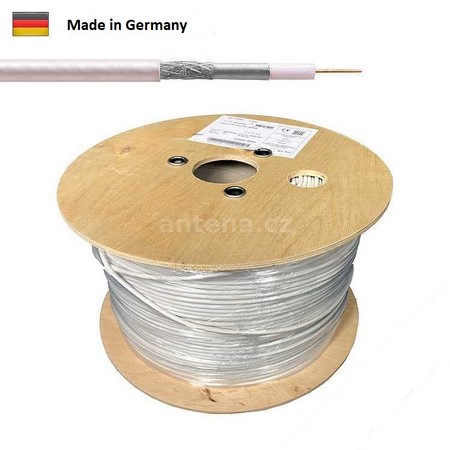

      Balením kabelu je nevratná dřevěná cívka 500m.

      💬 Názor

      Když 140 let stará evropská firma garantuje 20 let životnosti, tak není důvod jí nevěřit. My sami to potvrzujeme, protože první Draka kabely jsme položili do země už před 25 lety a stále fungují tak, jak mají.

      🔗 Odkazy


      Produkt manažer:

      Zbyněk Kalenda,  603194140,  kalenda@mtlcable.cz

      Parametry

      Základní charakteristika

      Výrobce Draka
      Model Coax11 AD 08 S FRNC
      Typ kabelu C11
      Kód kabelu PPC 0
      Kód kabelu Cabelcon 0
      Kompresní konektory RG59 3.7
      Použití kabelu nehořlavý
      Záruční doba [m] 24

      Elektrické parametry

      Impedance [Ohm] 75
      Kapacita [pF / m] 52
      Činitel krácení [%] 85
      Rezistence ve smyčce [Ohm / km] 35
      Činitel odrazu 5-30 MHz [dB] 26
      Činitel odrazu 30-470 MHz [dB] 24
      Činitel odrazu 470-1000 MHz [dB] 20
      Činitel odrazu 1000-3000 MHz[dB] 18
      Účinnost krytí [dB] 110
      Třída kabelu Class Class A

      Útlumy

      Max. útlum 5 MHz [dB / 100m] 1,9
      Max. útlum 50 MHz [dB / 100m] 5,7
      Max. útlum 100 MHz [dB / 100m] 7,8
      Max. útlum 200 MHz [dB / 100m] 11,2
      Max. útlum 400 MHz [dB / 100m] 16,2
      Max. útlum 800 MHz [dB / 100m] 22,6
      Max. útlum 860 MHz [dB / 100m] 24,3
      Max. útlum 1000 MHz [dB / 100m] 25,8
      Max. útlum 1350 MHz [dB / 100m] 31
      Max. útlum 1750 MHz [dB / 100m] 36,3
      Max. útlum 2150 MHz [dB / 100m] 41,3
      Max. útlum 3000 MHz [dB / 100m] 48,8

      Konstrukční parametry

      Typ kabelu RG RG-59
      Materiál vodiče čistá měď
      Průměr vodiče [mm] 0,8
      Průměr dielektrika [mm] 3,5
      Materiál dielektrika PE
      Typ fólie Al
      Stínění 3x stín.
      Materiál opletení pocínovaná měď
      Hustota opletení [%] 80
      Průměr vnějšího vodiče [mm] 4,1
      Průměr pláště [mm] 5,1
      Materiál pláště FRNC
      Pracovní teplota [°C] -40 ÷ +70
      Norma hořlavosti [IEC] Eca

      Transportní informace

      Balení cívka 500m

      Fyzické vlastnosti

      Barva bílý
      Min. poloměr ohybu [mm] 25
      Max. pevnost v tahu [N] 95
      Hmotnost [kg / km] 33
      Instalační teplota [°C] -5 ÷ +60
