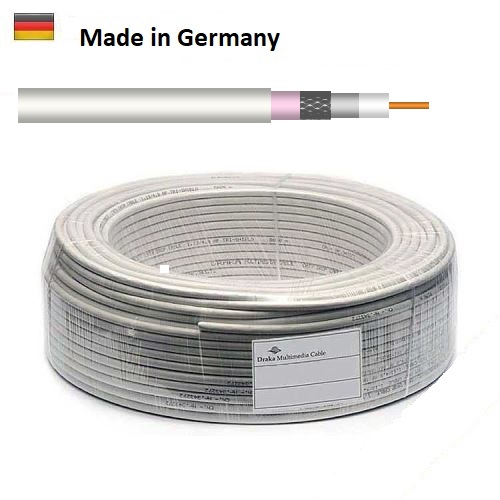

Draka Coax9 AD 11 S FRNC koax. kabel 1,13/4,8/6,8mm, 3x stín., nehořlavý, fólie 100m
Tisk
Parametry
|
Základní charakteristika |
|
|---|---|
| Výrobce | Draka |
| Model | Coax9 AD 11 S FRNC |
| Typ kabelu | C9 |
| Kód kabelu PPC | A025 |
| Kód kabelu Cabelcon | TL101 |
| Kompresní konektory | RG6 5.1 |
| Použití kabelu | nehořlavý |
| Záruční doba [m] | 24 |
|
Elektrické parametry |
|
| Impedance [Ohm] | 75 |
| Kapacita [pF / m] | 52 |
| Činitel krácení [%] | 85 |
| Rezistence ve smyčce [Ohm / km] | 22 |
| Činitel odrazu 5-30 MHz [dB] | 26 |
| Činitel odrazu 30-470 MHz [dB] | 24 |
| Činitel odrazu 470-1000 MHz [dB] | 20 |
| Činitel odrazu 1000-3000 MHz[dB] | 18 |
| Účinnost krytí [dB] | 110 |
| Třída kabelu Class | Class A |
|
Útlumy |
|
| Max. útlum 5 MHz [dB / 100m] | 1,6 |
| Max. útlum 50 MHz [dB / 100m] | 4,3 |
| Max. útlum 100 MHz [dB / 100m] | 6,2 |
| Max. útlum 200 MHz [dB / 100m] | 8,7 |
| Max. útlum 400 MHz [dB / 100m] | 12,5 |
| Max. útlum 800 MHz [dB / 100m] | 17,9 |
| Max. útlum 860 MHz [dB / 100m] | 18,6 |
| Max. útlum 1000 MHz [dB / 100m] | 20,1 |
| Max. útlum 1350 MHz [dB / 100m] | 23,7 |
| Max. útlum 1750 MHz [dB / 100m] | 27,2 |
| Max. útlum 2150 MHz [dB / 100m] | 30,5 |
| Max. útlum 3000 MHz [dB / 100m] | 36,9 |
|
Konstrukční parametry |
|
| Typ kabelu RG | RG-6 |
| Materiál vodiče | čistá měď |
| Průměr vodiče [mm] | 1,13 |
| Průměr dielektrika [mm] | 4,8 |
| Materiál dielektrika | pěnový PE (PEE) |
| Typ fólie | Al |
| Stínění | 3x stín. |
| Materiál opletení | pocínovaná měď |
| Hustota opletení [%] | 70 |
| Průměr vnějšího vodiče [mm] | 5,6 |
| Průměr pláště [mm] | 6,8 |
| Materiál pláště | FRNC |
| Pracovní teplota [°C] | -40 ÷ +70 |
| Norma hořlavosti [IEC] | Eca |
|
Transportní informace |
|
| Balení | fólie 100m ne RH |
|
Fyzické vlastnosti |
|
| Barva | bílý |
| Min. poloměr ohybu [mm] | 35 |
| Max. pevnost v tahu [N] | 180 |
| Hmotnost [kg / km] | 50 |
| Instalační teplota [°C] | -5 ÷ +60 |
Podrobnosti o produktu
📝 Popis
Draka Coax9 AD 11 S FRNC je anténní koaxiální nehořlavý kabel se středem 1,13mm z čisté mědi, proplétaným opletením tzv. "cross round" (pocínovaná měď) a s pláštěm FRNC o průměru 6,8mm.
Draka kabely to jsou kvalitní značkové koaxiální kabely s očekávanou životností minimálně 20 let vyrobené podle nejpřísnějších standardů v Německu.
Středový vodič (jádro) s průměrem 1,13mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.
Stínění je trojité, složené z Al-PET-Al fólie nalepená na dielektrikum, nad ní je pocínované měděné opletení 70% a další Al-PET fólie je podlepená pod plášt. Průměr stínění je 5,6mm. Je to levnější varianta od celoměděného stítnění, která má výhodu v tom, že je ohebnější - poloměr ohybu je cca o 1/2 menší než u čisté mědi.
Plášt kabelu o průměru 6,8 mm je FRNC (Flame Retardant, Non-Corrosive), nemá UV stabilizaci, ale nevede oheň a je samozhášivý, takže je určený do vnitřních prostor veřejných budov. FRNC pláště splňují vyšší třídy reakce na oheň.
Kabel je typu C9, to znamená, že má útlum cca 9dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 15dB na 100 m (600 MHz). A pro satelit platí útlum 31dB (2150 MHz).
Účinnost krytí je 110 dB. Kabel má certifikaci stínění Class A. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.
Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.
Balením kabelu je fólie 100m ne RH. Tu stačí protrhnout uprostřed a uvolnit pásky, které drží kabel. Pak už lze kabel bez problémů odmotávat ze středu klubka ven.
💬 Názor
Když 140 let stará evropská firma garantuje 20 let životnosti, tak není důvod jí nevěřit. My sami to potvrzujeme, protože první Draka kabely jsme položili do země už před 25 lety a stále fungují tak, jak mají.
