Televes SK100plus PVC koax. kabel 1,02/5,1/6,7mm, Al-PET, vnitřní, cívka 250m
Tisk
Parametry
Základní charakteristika |
|
---|---|
Výrobce | Televes |
Referenční číslo | 413602 |
Model | SK100plus |
Typ kabelu | C9 |
Kód kabelu PPC | 0 |
Kód kabelu Cabelcon | 0 |
Kompresní konektory | RG6 5.1 |
Použití kabelu | vnitřní |
Záruční doba [m] | 24 |
Elektrické parametry |
|
Impedance [Ohm] | 75 |
Kapacita [pF / m] | 53 |
Činitel krácení [%] | 82 |
Účinnost krytí [dB] | 95 |
Třída kabelu Class | Class A+ |
Útlumy |
|
Max. útlum 5 MHz [dB / 100m] | 2 |
Max. útlum 50 MHz [dB / 100m] | 5 |
Max. útlum 100 MHz [dB / 100m] | 6 |
Max. útlum 200 MHz [dB / 100m] | 9 |
Max. útlum 400 MHz [dB / 100m] | 14 |
Max. útlum 600 MHz [dB / 100m] | 16 |
Max. útlum 800 MHz [dB / 100m] | 18 |
Max. útlum 860 MHz [dB / 100m] | 19 |
Max. útlum 1000 MHz [dB / 100m] | 21 |
Max. útlum 1350 MHz [dB / 100m] | 24 |
Max. útlum 1750 MHz [dB / 100m] | 28 |
Max. útlum 2150 MHz [dB / 100m] | 30 |
Max. útlum 3000 MHz [dB / 100m] | 36 |
Konstrukční parametry |
|
Typ kabelu RG | RG-6 |
Materiál vodiče | čistá měď |
Průměr vodiče [mm] | 1,02 |
Průměr dielektrika [mm] | PE |
Materiál dielektrika | 4,6 |
Typ fólie | Al |
Stínění | Al-PET |
Materiál opletení | hliník |
Hustota opletení [%] | 60 |
Průměr vnějšího vodiče [mm] | 5,1 |
Průměr pláště [mm] | 6,7 |
Materiál pláště | PVC |
Pracovní teplota [°C] | -30 ... 70 |
Norma hořlavosti [IEC] | Eca |
Transportní informace |
|
Balení | cívka 250m |
Fyzické vlastnosti |
|
Barva | bílý |
Min. poloměr ohybu [mm] | 34 |
Podrobnosti o produktu
📝 Popis

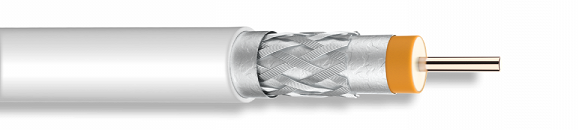

Televes SK100plus PVC je anténní koaxiální vnitřní kabel se středem 1,02mm z čisté mědi, opletením z materiálu hliník a s pláštěm PVC o průměru 6,7mm.
Středový vodič (jádro) s průměrem 1,02mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.
Stínění je trojité, složené z Al-PET fólie na dielektriku, nad ní je hliníkové opletení 60% a další Al-PET fólie je pod pláštěm. Průměr stínění je 5,1mm. Je to nejlevnější varianta od celoměděného stínění/pocínované mědi.
Plášt kabelu o průměru 6,7 mm je PVC (PolyVinylChlorid), nemá UV stabilizaci, takže je určený dovnitř.
Kabel je typu C9, to znamená, že má útlum cca 9dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 16dB na 100 m (600 MHz). A pro satelit platí útlum 30dB (2150 MHz).
Účinnost krytí je 95 dB. Kabel má certifikaci stínění Class A+. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.
Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.

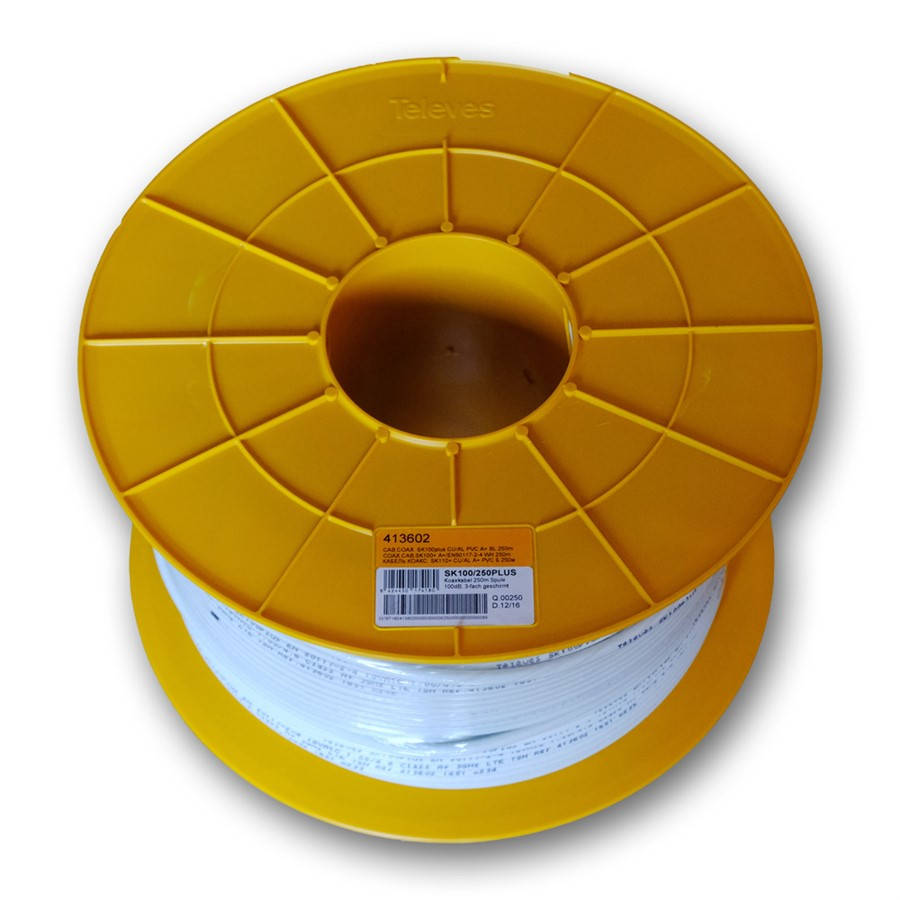

Balením kabelu je cívka 250m.
