Televes SK2000plus PVC koax. kabel 1,02/5,1/6,7mm, Al-PET-Al, vnitřní, cívka 100m
Tisk
Parametry
Základní charakteristika |
|
---|---|
Výrobce | Televes |
Referenční číslo | 4138 |
Model | SK2000plus |
Typ kabelu | C9 |
Kód kabelu PPC | 0 |
Kód kabelu Cabelcon | 0 |
Kompresní konektory | RG6 5.1 |
Použití kabelu | vnitřní |
Záruční doba [m] | 24 |
Elektrické parametry |
|
Impedance [Ohm] | 75 |
Kapacita [pF / m] | 54 |
Činitel krácení [%] | 84 |
Účinnost krytí [dB] | 105 |
Třída kabelu Class | Class A++ |
Útlumy |
|
Max. útlum 5 MHz [dB / 100m] | 2 |
Max. útlum 50 MHz [dB / 100m] | 5 |
Max. útlum 100 MHz [dB / 100m] | 6 |
Max. útlum 200 MHz [dB / 100m] | 9 |
Max. útlum 400 MHz [dB / 100m] | 14 |
Max. útlum 600 MHz [dB / 100m] | 17 |
Max. útlum 800 MHz [dB / 100m] | 19 |
Max. útlum 860 MHz [dB / 100m] | 19 |
Max. útlum 1000 MHz [dB / 100m] | 21 |
Max. útlum 1350 MHz [dB / 100m] | 25 |
Max. útlum 1750 MHz [dB / 100m] | 28 |
Max. útlum 2150 MHz [dB / 100m] | 31 |
Max. útlum 3000 MHz [dB / 100m] | 36 |
Konstrukční parametry |
|
Typ kabelu RG | RG-6 |
Materiál vodiče | čistá měď |
Průměr vodiče [mm] | 1,02 |
Průměr dielektrika [mm] | PE |
Materiál dielektrika | 4,6 |
Typ fólie | Al |
Stínění | Al-PET-Al |
Materiál opletení | pocínovaná měď |
Hustota opletení [%] | 82 |
Průměr vnějšího vodiče [mm] | 5,1 |
Průměr pláště [mm] | 6,7 |
Materiál pláště | PVC |
Pracovní teplota [°C] | -30 ... 70 |
Norma hořlavosti [IEC] | Eca |
Transportní informace |
|
Balení | cívka 100m |
Fyzické vlastnosti |
|
Barva | bílý |
Min. poloměr ohybu [mm] | 34 |
Podrobnosti o produktu
📝 Popis

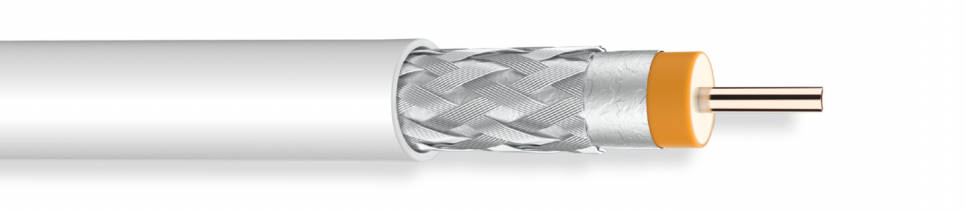

Televes SK2000plus PVC je anténní koaxiální vnitřní kabel se středem 1,02mm z čisté mědi, opletením z materiálu pocínovaná měď a s pláštěm PVC o průměru 6,7mm.
Středový vodič (jádro) s průměrem 1,02mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.
Stínění je trojité, složené z Al-PET-Al fólie nalepená na dielektrikum, nad ní je měděné opletení 82% a další Al-PET fólie je pod pláštěm. Průměr stínění je 5,1mm. Je to levnější varianta od celoměděného stínění, která má výhodu v tom, že je ohebnější - poloměr ohybu je cca o 1/2 menší než u čisté mědi.
Plášt kabelu o průměru 6,7 mm je PVC (PolyVinylChlorid), nemá UV stabilizaci, takže je určený dovnitř.
Kabel je typu C9, to znamená, že má útlum cca 9dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 17dB na 100 m (600 MHz). A pro satelit platí útlum 31dB (2150 MHz).
Účinnost krytí je 105 dB. Kabel má certifikaci stínění Class A++. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.
Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.

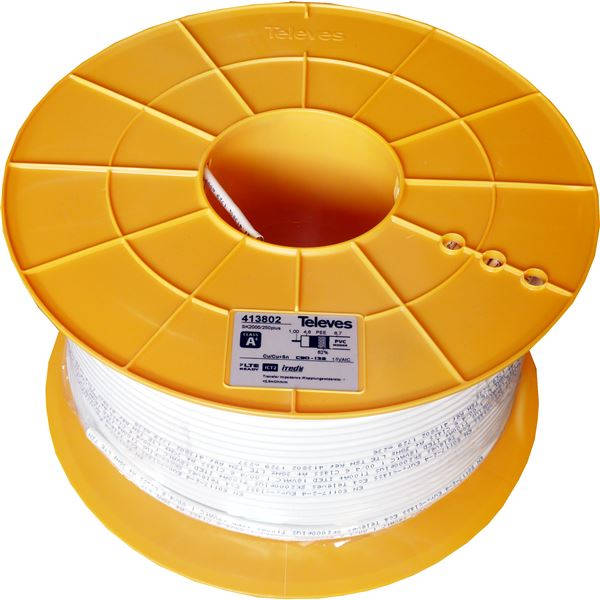

Balením kabelu je cívka 100m.
