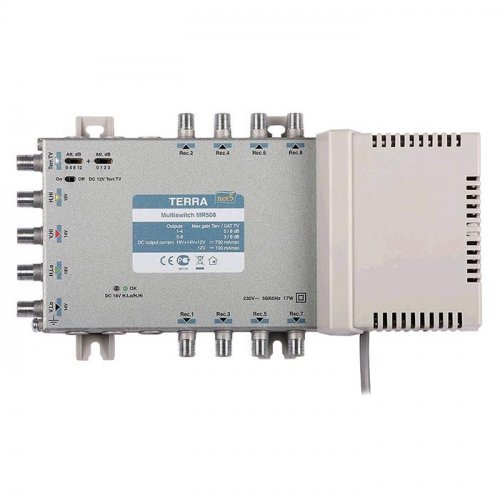

    Terra MR508 multiswitch koncový 5/8 pro 1 družici a 8 TV

    Terra MR508 multiswitch koncový 5/8 pro 1 družici a 8 TV

    Výrobce
    Terra
    Kód

    220155

    Part No.

    2725

    Dostupnost

    není skladem
    Dostupnost na pobočkách

    není skladem

    BRNO

    není skladem

    PRAHA

    Vaše cena bez DPH
    2 576.00 Kč
    DPH
    21%
    Vaše cena s DPH
    3 116.96 Kč
    Záruka
    24 měsíců
    Objednat

    Do košíku
    Hodnocení produktu
    Hodnoceno 0x
    Porovnat Nastavit hlídacího psa

      Tisk

      Tisk

      Podrobnosti o produktu

      Radiální multiswitche řady MR jsou určeny pro malé a střední (4-70 zásuvek) SMATV systémy s distribucí prvního SAT IF a pozemních televizních signálů. Multiswitche musí pracovat uvnitř budov. V případě větších systémů je nutné použít rozbočovače a odbočovače serie SD prodloužit signální vedení.

      Multiswitche z MR řady jsou určeny pro instalaci plně nebo částečně založena na hvězdicové topologii, ve kterých kabely k Terminaloutlet přechod z jednoho multipřepínače nebo skupiny multipřepínačů. Toto řešení je optimální pro rodinné domy a bytové domy. Ve složitějších systémech zdroje elektrické energie vestavěný do MR multipřepínače může napájet další komponenty systému.


      MR-508 multiswitch má 5 vstupů a 8 výstupů - používá se pro distribuci TV a SAT TV kanálů z jednoho satelitu a DVB-T, DAB a FM vysílání na 8 zásuvek. V případě TWIN PVR přijímačů, jeden přijímač musí být připojen na dva výstupy multiswitche.

      Litý kryt zajišťuje vysokou síťovou účinnost a zabraňuje pronikání rušivých signálů k jednotce.

      • Radiální konstrukce
      • Kabel korekce ztrát
      • skupiny zásuvek s různými výstupními úrovněmi
      • izolace mezi vstupy lepší než 30 dB
      • možnost použití pozemního televizního předzesilovače
      • zabudované napájení
      • litý kryt poskytuje vysokou úroveň stínění



      • adiální konstrukce
      • Kabel korekce ztrát
      • skupiny zásuvek s různými výstupními úrovněmi
      • izolace mezi vstupy lepší než 30 dB
      • možnost použití pozemního televizního předzesilovače
      • zabudované napájení
      • litý kryt poskytuje vysokou úroveň stínění






      Technická data

      Name MR-508 MR-512 MR-516
      Code
      Number of outputs 8 12 16
      Operating bands [MHz] SAT 950 - 2400
      DVB-T/Radio 47 - 790
      Gain (compensation of cable attenuation) [dB] SAT outputs 1-4 0...8
      outputs 5-8 -1...6
      outputs 9-12 - -2...3
      outputs 13-16 - -3...1
      DVB-T/
      Radio      		 outputs 1-4 -1...5
      outputs 5-8 -2...3
      outputs 9-12 - -3...1
      outputs 13-16   -4...-1
      Gain adjustment (Terr. TV) [dB] 15 (1 dB step)
      Max. output level of SAT signals (IMD3=35dB)* [dBµV] 96
      Max. DVB-T level (IMD3=60dB)* [dBµV] outputs 1-4 88 88 88
      outputs 5-8 86 86 86
      outputs 9-12 - 84 84
      outputs 13-16 - - 82
      Isolation between SAT inputs [dB] > 30
      Isolation between outputs [dB] SAT band > 30
      DVB-T band > 35
      Supplying voltages on RF inputs H/Lo, H/Hi - 18 V
      V/Lo, V/Hi - 14 V
      Terr. TV - 12 V
      Max load of RF inputs +18V&+14V&+12V < 0.7
      +14V&+12V < 0.5
      +12V < 0.1
      Current consumption from a subscriber's receiver input [mA] < 65
      Control signals 14/18 V, 0/22 kHz
      Power** 230 VAC 50/60 Hz, 2 W
      Operating temperature [ºC] -20...+50
      Dimensions [mm] 253x135x52 293x135x52 333x135x52
      Weight [kg] 0.8 0.9 1.1
      Multiswitch od dobře známé společnosti TERRA, která se specializuje na výrobu profesionálních RF zařízení. Přístroj byl navržen pro distribuci satelitních signálů k počtu uživatelů (SMATV systémy). Vysoké výrobní standardy, stabilita, spolehlivost dělá z TERRA multiswitche - vedoucí výrobky na trhu. Mohou spolupracovat se všemi satelitní platformy.

      Důležitou výhodou MR-5xx multiswitche je diverzifikace úrovně signálu u různých skupin výstupů. To umožňuje kompenzovat rozdíly v útlumu na různých délek kabelů, které mají být použity v instalaci - lze získat podobné úrovně ve všech výstupech. Navíc, multiswitche vyrovnávají kabelové charakteristiky (poskytují vyšší úroveň pro vyšší frekvence).
