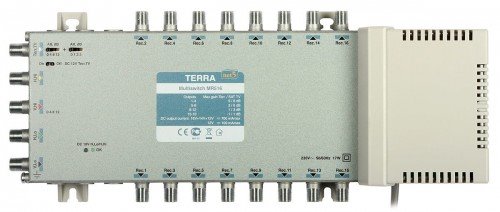

    Terra MR516 multiswitch koncový 5/16 pro 1 družici a 16 TV

    Terra MR516 multiswitch koncový 5/16 pro 1 družici a 16 TV

    Výrobce
    Terra
    Kód

    220142

    Part No.

    2727

    Dostupnost
    Dostupnost na pobočkách
    Vaše cena bez DPH
    3 611.00 Kč
    DPH
    21%
    Vaše cena s DPH
    4 369.31 Kč
    Záruka
    24 měsíců
    Objednat
    Hodnocení produktu
    Hodnoceno 0x

      Tisk

      Podrobnosti o produktu

      Radiální multiswitche řady MR jsou určeny pro malé a střední (4-70 zásuvek) SMATV systémy s distribucí prvního SAT IF a pozemních televizních signálů. Multiswitche musí pracovat uvnitř budov. V případě větších systémů je nutné použít rozbočovače a odbočovače a prodloužit signální vedení.

      Multiswitche z MR řady jsou určeny pro instalaci plně nebo částečně založena na hvězdicové topologii, ve kterých kabely k Terminaloutlet přechod z jednoho multipřepínače nebo skupiny multipřepínačů. Toto řešení je optimální pro rodinné domy a bytové domy. Ve složitějších systémech zdroje elektrické energie vestavěný do MR multipřepínače může napájet další komponenty systému.


      MR-516 multiswitch má 5 vstupů a 16 výstupů - používá se pro distribuci TV a SAT TV kanálů z jednoho satelitu a DVB-T, DAB a FM vysílání na 16 zásuvek. V případě TWIN PVR přijímačů, jeden přijímač musí být připojen na dva výstupy multiswitche.

      Litý kryt zajišťuje vysokou síťovou účinnost a zabraňuje pronikání rušivých signálů k jednotce.



      Charakteristické vlastnosti

      • radiální konstrukce
      • Kabel korekce ztrát
      • skupiny zásuvek s různými výstupními úrovněmi
      • izolace mezi vstupy lepší než 30 dB
      • možnost použití pozemního televizního předzesilovače
      • zabudované napájení
      • litý kryt poskytuje vysokou úroveň stínění








      Specifikace

      Name MR-508 MR-512 MR-516
      Code
      Number of outputs 8 12 16
      Operating bands [MHz] SAT 950 - 2400
      DVB-T/Radio 47 - 790
      Gain (compensation of cable attenuation) [dB] SAT outputs 1-4 0...8
      outputs 5-8 -1...6
      outputs 9-12 - -2...3
      outputs 13-16 - -3...1
      DVB-T/
      Radio
      outputs 1-4 -1...5
      outputs 5-8 -2...3
      outputs 9-12 - -3...1
      outputs 13-16   -4...-1
      Gain adjustment (Terr. TV) [dB] 15 (1 dB step)
      Max. output level of SAT signals (IMD3=35dB)* [dBµV] 96
      Max. output level of DVB-T signals (IMD3=60dB)* [dBµV] outputs 1-4 88 88 88
      outputs 5-8 86 86 86
      outputs 9-12 - 84 84
      outputs 13-16 - - 82
      Isolation between SAT inputs [dB] > 30
      Isolation between outputs [dB] SAT band > 30
      DVB-T band > 35
      Supplying voltages on RF inputs H/Lo. H/Hi - 18 V
      V/Lo. V/Hi - 14 V
      Terr. TV - 12 V
      Max load of RF inputs [A] +18V&+14V&+12V < 0.7
      +14V&+12V < 0.5
      +12V < 0.1
      Current consumption from a subscriber's receiver input [mA] < 65
      Control signals 14/18 V. 0/22 kHz
      Power** 230 VAC 50/60 Hz. 2 W
      Operating temperature [ºC] -20...+50
      Dimensions [mm] 253x135x52 293x135x52 333x135x52
      Weight [kg] 0.8 0.9 1.1

      * dva transpondéry/multiplexy
      ** bez spotřeby elektrické energie externích zařízení (. při max. zatížení: 17 W)

      Multiswitch od dobře známé společnosti TERRA, která se specializuje na výrobu profesionálních RF zařízení. Přístroj byl navržen pro distribuci satelitních signálů k počtu uživatelů (SMATV systémy). Vysoké výrobní standardy, stabilita, spolehlivost dělá z TERRA multiswitche - vedoucí výrobky na trhu. Mohou spolupracovat se všemi satelitní platformy.

      Důležitou výhodou MR-5xx multiswitche je diverzifikace úrovně signálu u různých skupin výstupů. To umožňuje kompenzovat rozdíly v útlumu na různých délek kabelů, které mají být použity v instalaci - lze získat podobné úrovně ve všech výstupech. Navíc, multiswitche vyrovnávají kabelové charakteristiky (poskytují vyšší úroveň pro vyšší frekvence).
