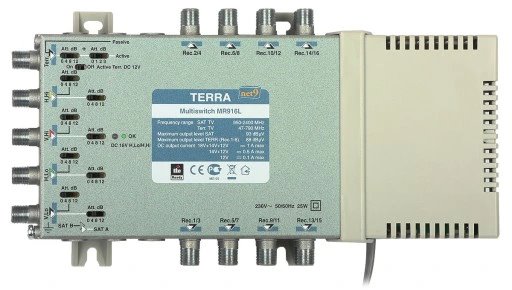

    Terra MR916L multiswitch koncový 9/16 pro 2 družice a 16 TV, filtr LTE

    Terra MR916L multiswitch koncový 9/16 pro 2 družice a 16 TV, filtr LTE

    Na objednávku

    Výrobce
    Terra
    Kód

    220195

    Part No.

    2773

    Dostupnost
    Dostupnost na pobočkách
    Vaše cena bez DPH
    7 042.00 Kč
    DPH
    21%
    Vaše cena s DPH
    8 520.82 Kč
    Záruka
    24 měsíců
    Objednat
    Hodnocení produktu
    Hodnoceno 0x

      Tisk

      Podrobnosti o produktu

      Radiální multiswitche řady MR jsou určeny pro malé a střední SMATV systémy (4-70 zásuvek) s distribucí prvního SAT IF a pozemních televizních signálů. Multiswitche musí pracovat uvnitř budovy. V případě větších systémech s více multipřepínači je nutné použít rozbočovače a odbočovače série SD-9XX pro prodloužení signálových linek.



      Multiswitch MR-916L má vestavěné zesilovače pro pozemní a satelitní TV. Nastavení SAT IF a DVB-T (47-790 MHz) zisku je provedeno vyhrazenými přepínači. V porovnání s potenciometry toto řešení zvyšuje stabilitu těchto úprav. Navíc byl multiswitch MR-916L vybaven pasivní pozemní trasou, která by měla být použita v systémech se zpětným kanálem (pasivní a aktivní trasy nelze použít současně).

      Aktivní DVB-T trasa má LTE filtr pro eliminaci nežádoucích signálů v pásmu 800 MHz (791-862 MHz), pocházející ze služeb LTE.

      Litý kryt zajišťuje vysokou síťovou účinnost a zabraňuje pronikání rušivých signálů k jednotce.



      Vlastnosti

      • 9/16 multipřepínač pro radiální topologie
      • Zabudovaná korekce kabelových ztrát
      • Skupiny výstupů s různými výstupními úrovněmi
      • Izolace mezi vstupy lepší než 30 dB
      • Napájení volitelného pozemního televizního předzesilovače
      • Aktivní pozemní TV trasa s LTE filtrem (47-790 MHz)
      • Pasivní pozemní TV trasa (5-862 MHz)
      • Zabudované napájení
      • Litý kryt garantující vysokou síťovou účinnost

      Specifikace

      Name MR-908L MR-912L MR-916L
      Code
      Number of outputs 8 12 16
      Operating bands [MHz]

      SAT 950 - 2400
      DVB-T/Radio 47 - 790
       Passive terr. path    5 - 862
      Gain (incl. compensation of cable loss) [dB] SAT   3...8
      Active DVB-T/
      Radio path
      outputs 1-8  1...4
      outputs 9-12 - 0...2
      outputs 13-16   -1...0
       Attenuation [dB]

       Passive terr. path  outputs 1-8    28
       outputs 9-16 -   30
      Gain adjustment in SAT path [dB]  12 (step 4)
      Gain adjustment in terrestrial TV path [dB] 15 (step 1)
      Max. level of SAT signal (IMD3=35dB)* [dBµV] 93
      Max. level of DVB-T signal (IMD3=60dB)* [dBµV] outputs 1-8 85
      outputs 9-12 - 83
      outputs 13-16 - 83
      Isolation between SAT inputs [dB] > 30
      Isolation between outputs [dB] > 30
      Supply voltages at RF inputs H/Lo, H/Hi - 18 V;
      V/Lo, V/Hi - 14 V;
      Terr. TV - 12 V
      Max current consumption from RF inputs [A] +18V &+14V &+12V < 0.1
      +14 V &+12 V < 0.5
      +12 V < 0.1
      Current consumption from a subscriber's receiver input [mA] < 60
      Control signals 14/18 V, 0/22 kHz, tone burst or DiSEqC 2.0
      Supply voltage and power consumption** 230 VAC, 50/60 Hz, 4 W
      Operating temperature range [ºC] -20...+50
      Dimensions [mm] 253x135x52
      Weight [kg] 1.44

      * 2 poskytovatelé
      ** Bez přídavného zatížení (až 25 W s DC zatížením jinými jednotkami)



      Důležitou výhodou multipřepínačů MR-9XX je diverzifikace úrovně signálu v různých skupinách výstupů. Zajišťuje kompenzaci za rozdíly v útlumu různých délek kabelů, které musí být v systému použity. Navíc, multiswitche kompenzují zvýšené vypadávání signálů na vyšších frekvencích v distribučních kabelech (poskytují vyšší úroveň signálu na těchto frekvencích).
