    Terra transmodulátor TDX 420 TWIN - 2 x DVB-S/S2 do 2 x DVB-T

    Terra transmodulátor TDX 420 TWIN - 2 x DVB-S/S2 do 2 x DVB-T

    Na objednávku

    Výrobce
    Terra
    Kód

    220371

    Part No.

    03855F

    Dostupnost
    Dostupnost na pobočkách
    Vaše cena bez DPH
    9 688.00 Kč
    DPH
    21%
    Vaše cena s DPH
    11 722.48 Kč
    Záruka
    24 měsíců
    Objednat
    Hodnocení produktu
    Hodnoceno 0x

      Tisk

      Podrobnosti o produktu


      TERRA TTX-420C (2xCI) - transmodulátor DVB-T/T2/C - 2xDVB-T (COFDM)

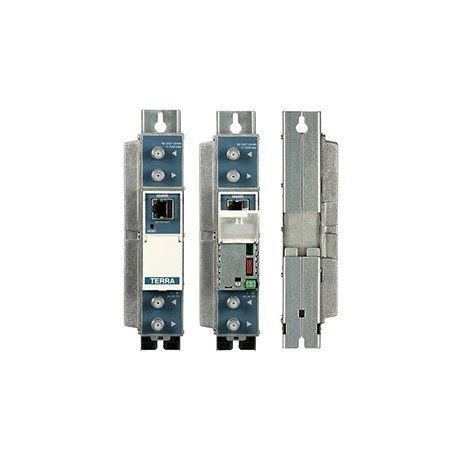

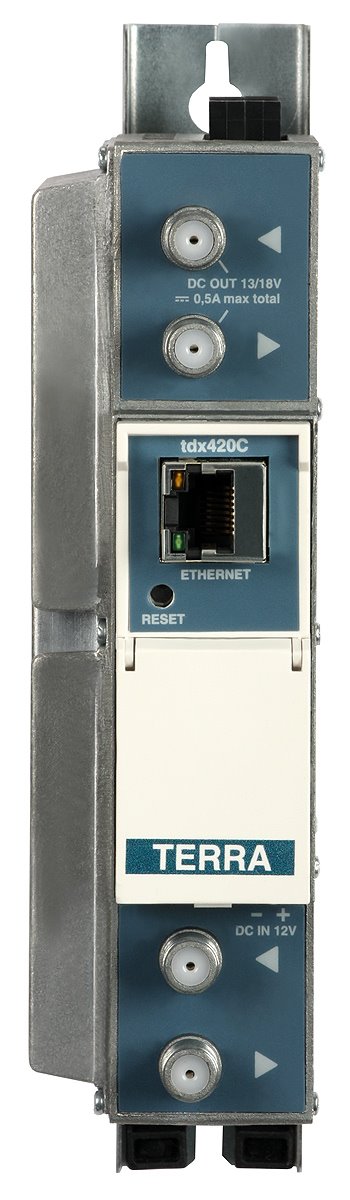

      Pohled na transmodulátor TDX-420C DVB-S/S2 (8PSK, QPSK) na 2xDVB-T (COFDM)



      DVB-S/S2 (8PSK, QPSK) to 2xDVB-T (COFDM) Transmodulator: TERRA TDX-420C  (2xCI) - TV/SAT






      Pohled na transmodulátor TDX-420C s dvěma vloženými CAM dekodující kodované programy
      Transmodulátor TERRA TTX-420C DVB-T2 / C-2xDVB-T 2CI

      Pohled na příslušenství - držák na stěnu, distanční podložka, RF most, ukončovací rezistor

      Charakteristické vlastnosti




                          konverze signálů DVB-S/S2 na DVB-T standard COFDM

      konverze více kanálů ze 2 satelitních transpondérů na 2 sousední multiplexy DVB-T,

      volitelné kanály a služby,

      jednoduchá konfigurace a ovládání pomocí portu RJ-45,

      vzdálená správa prostřednictvím RJ45 portu via internet,

      přístup k histiorii událostí (protokolů),

      automatická kontrola zisku (AGC).


      Díky portu RJ-45 Ethernet se programování TDX-420C provádí pomocí webového prohlížeče.

      Modul TDX-420 nemá CI sloty. Pokud potřebujete dekódovat programy pomocí CI slotu využijte transmodulátoru TDX-420C, který má dva.

      Velkou výhodou zařízení Terra je jednoduchá integráce s ďalšími komponenty Terra.

      Velkou výhodou je možnost použití jednokabelového řešení typu DCCS pro vstup satelitního signálu.



      Ekvivalentní volbou může být distribuce výstupu v modulaci DVB-C - teransmodulátory DVB-S/S2--> DVB-C (QAM):
      • DVB-S/S2 (8PSK, QPSK) na 2xDVB-C (QAM) Terra TDQ-420C (dva CI sloty)
      • DVB-S/S2 (8PSK, QPSK) na 2xDVB-C (QAM) Terra TDQ-420 FTA

      Terra nabízí nasledující transmodulátory signálu DVB-S / S2 (8PSK, QPSK):

          TDX-420  TDX-420C TDQ-420  TDQ-420C

      Code
      Input signals   DVB-S/S2
      (8PSK, QPSK)
      DVB-S/S2
      (8PSK, QPSK)
      DVB-S/S2
      (8PSK, QPSK)
      DVB-S/S2
      (8PSK, QPSK)
      Number of transponders   2 2 2 2
      Output signals   DVB-T
      COFDM
      DVB-T
      COFDM
       DVB-C
      QAM
      DVB-C
      QAM
      Number of MUXes   2 2 2 2
      Max. bitrate [Mb/s]   2x31.66 2x31.66 2x53 2x53
      CI slot(s)   no 2x no 2x

      Zařízení může být namontované na DIN lištu nebo na zeď a napájené ze zdrojů
      SGA25E12WE/pro 1 vložku/
      HDR-60-12/pro 3 vložky/ nebo
      UP410/UP413/pro 3 vložky.






      Parametry:

      Name TDX-420C
      Code 220297
      Number of supported transponders 2
      RF input Frequency range [MHz] 950 - 2150
      Power for an LNB / Control 0/14/18 V, max 300 mA / DiSEqC 1.0, EN50607, EN50494
      Level/Impedance [dBµV / ?]  45 - 85 / 75
      Loop through gain [dB]  -1 ±1
      Standard DVB-S DVB-S2
      Modulation QPSK QPSK, 8PSK, APSK 8/16/32
      Symbol rate [Ms/s]  2...45 2...45
      FEC  1/2, 2/3, 3/4,
      5/6,  7/8
       QPSK: 1/2, 3/5, 2/3,  3/4,
      4/5, 5/6, 8/9, 9/10
      8PSK: 3/5, 2/3, 3/4,
      5/6, 8/9, 9/10
      Roll-off coef. [%] 35 20, 25, 35
      RF output

      Frequency range [MHz]  100...858 (100 kHz step)
      Level/Impedance [dBµV / ?]  90 ±2 / 75
      Spurious level [dB]  < -60
      Loop loss [dB]  ? 2.5 dB
      MER  ? 38 dB (100-780 MHz), ? 35 dB (780-860 MHz)
      Modulation QPSK, QAM16, QAM64
      Channel width [MHz] 7/8
      Guard interval  1/4, 1/8, 1/16, 1/32
      FEC 1/2, 2/3, 3/4, 5/6, 7/8
      FFT mode 2K
      Output level adj. [dB]  0...-15 (step 1)
      Transport stream parameters Max. bitrate [kb/s] 31660
      Max. number of PIDs  No limit
      - -
      Other specs RF loop (frequency range/loss) 47-862 MHz / ? 2.5 dB
      Ethernet port IEE802.3 10/100 Base-T (RJ45)
      Power [V / A] 12 / 0.55
      Oper. temperature range  [oC]  0...50
      Dimensions [mm] / Weight [kg]  48.5x198x112 / 0.9
