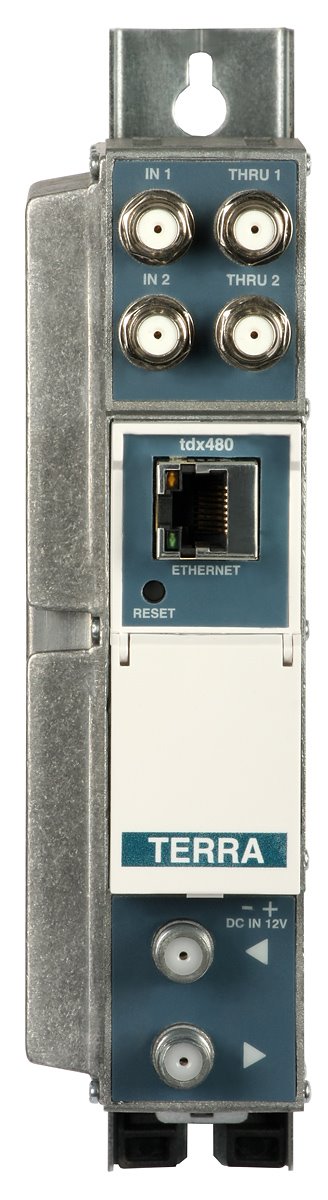

    Terra transmodulátor TDX 480 OCTO - 8 x DVB-S/S2 do 8 x DVB-T FTA

    Terra transmodulátor TDX 480 OCTO - 8 x DVB-S/S2 do 8 x DVB-T FTA

    Výrobce
    Terra
    Kód

    220306

    Part No.

    3857

    Dostupnost
    Dostupnost na pobočkách
    Vaše cena bez DPH
    22 070.00 Kč
    DPH
    21%
    Vaše cena s DPH
    26 704.70 Kč
    Záruka
    24 měsíců
    Objednat
    Hodnocení produktu
    Hodnoceno 0x

    Podrobnosti o produktu

    konverze signálů DVB-S / S2 z osmi satelitních transpondérů na DVB-T standard COFDM

    vytvoření osmi sousedních multiplexů DVB-T (každý s maximální propustností 31,66 Mbps)

    Multiplexy se vytvoří v blocích po 4 následujících kanálech , např. 21-25 + 38-42

    volitelné kanály a služby

    spolupráce s multipřepínači rady dSCR / Unicable

    jednoduchá konfigurace a ovládání pomocí portu RJ-45

    správa prostřednictvím internetu

    přístup k historii událostí (protokolů)

    automatická kontrola zisku (AGC)

    Terra TDX-480 Transmodulátor DVB-S / S2 na DVB-T se používá pro příjem signálů DVB-S / S2 (8PSK / QPSK), výběr požadovaných kanálů a jejich převod do formátu COFDM a šíření na vybraných RF kanálech v pásmu  VHF / UHF.

    Přístroj umožňuje uživateli přijímat a spravovat celou řadu satelitních kanálů na volné vysílání (FTA). Jeden modul TDX-480 může přijímat kanály z osmi satelitních transpondérů a konvertovat je do osmi sousedních multiplexů DVB-T, každý s maximální propustností 31,66 Mbit / s.

    V praxi může každý ze čtyř multiplexů přenášet 6 SD kanálů nebo 2-3 HD kanály. Správce systému vybere požadované kanály ze satelitní nabídky a vytvoří čtyři multiplexy DVB-T. V každém případě se při určování maximální přenosové rychlosti pro celý multiplex (obvykle maximální přenosová rychlost multiplexu nesmí překročit 29 Mbit / s) musí pamatovat na 10% bezpečnostní rezervu.

    Výstupní DVB-T multiplexy COFDM jsou obvykle distribuovány uživatelům prostřednictvím pasivní sítě tvořené RF rozbočovači / taps . Takové řešení je obzvláště výhodné v moderních hotelových televizních systémech, které distribuují různé satelitní kanály včetně HD vysílání.

    Díky Ethernetovému portu RJ-45 a vestavěnému webovému serveru je nastavování velmi jednoduché - pomocí webového prohlížeče.

    Lze tak realizovat vzdálenou správu, příp. modul může posílat informační emaily pokud se v LOGu objeví zápis ve formě zprávy / události / upozornění nebo kritické chyby.

    Vlastnosti:

    • Konverze signálů DVB-S/S2 z osmi SAT transpondérů na osm DVB-T COFDM multiplexů
    • Osm FTA SAT transpondérů na 4+4 sousední DVB-T transpondéry
    • Vytvoření dvou nezávislých skupin čtyř sousedních DVB-T multiplexů ( celkem – osm DVB-T MUXů, každý s maximální přenosovou rychlostí 31,66 Mbps)
    • Software přístupný přes webový prohlížeč pomocí portu RJ-45
    • Integrovaný 2×8 multipřepínač
    • Volitelné kanály a služby
    • Přístup k historii událostí (protokoly)
    • Automatické řízení zisku (AGC)
    • Zpracování TS:
      • multiplexování služeb – jakýkoli vstup na libovolný výstup
      • přeznačkování PCR
      • filtrování služeb
      • regenerace PSI/SI
      • generování NIT
      • sledování verze PMT
    • dekódování BISS
    • sledování webu a SNMP
    • smyčka přes RF rozvody na vstupu a výstupu

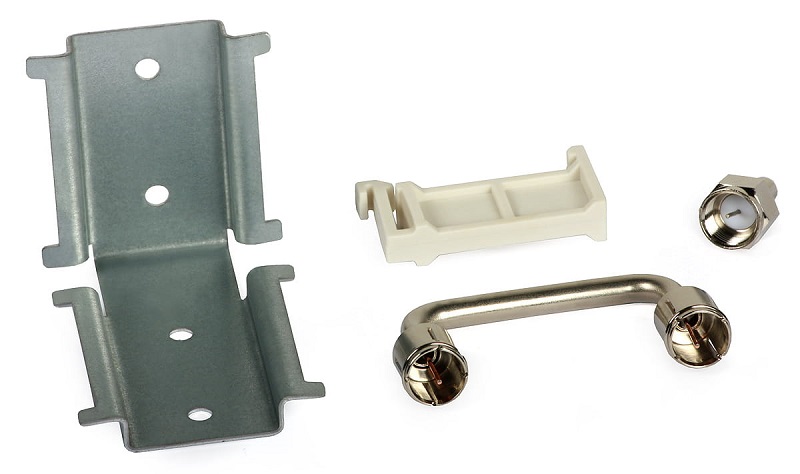

    • Montáž na DIN lištu nebo stěnu

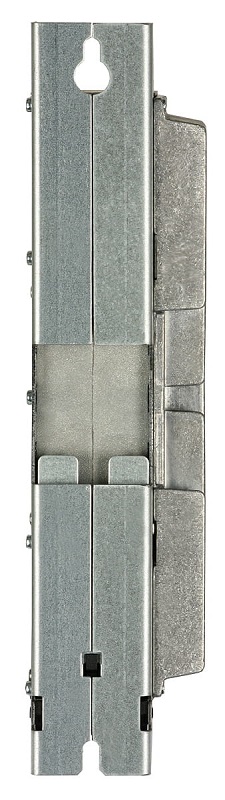

    • Robustní tlakově lité pouzdro

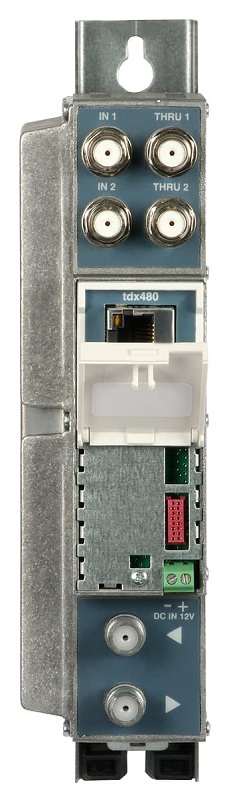

    • Konektory:
      • RF vstup/výstup – typ Ff
      • Ovládací rozhraní Ethernet – RJ-45
      • šroubovací svorkovnice pro DC vstup
      • napájecí sběrnice

    Technické specifikace:

    RF vstup:

    • DVB standard: DVB-S/S2 QPSK / 8PSK
    • frekvenční rozsah: 950-2150 MHz
    • LNB napájení/ovládání: 0/13/18 V & 22 kHz, max. 500 mA. DiSEqC 1.0
    • úroveň/impedance: 55-95 dBμV / 75 Ω
    • modulace: QPSK, 8PSK (DVB S/S2)
    • symbolová rychlost: 2-45 Ms/s
    • návratová ztráta: ≥ 10 dB
    • počet RF vstupu: 2
    • smyčka frekvenční rozsah/ztráta: 950-2150 MHz / ≤ 1,5 dB

    RF výstup:

    • DVB standard: DVB-T
    • modulace DVB-T: QPSK, QAM16, QAM64
    • frekvenční rozsah: 170-230 MHz / 470-862 MHz
    • přidělení kanálů, sousední: 4+4
    • úroveň/impedance: 90 ± 2 dBμV/75 Ω
    • přenosová rychlost TS: < 31 Mbit/s
    • MER: ≥ 35 dB
    • šířka pásma kanálu: 7/8 MHz
    • ochranný interval: 1/4, 1/8, 1/16, 1/32
    • kód rychlost: 1/2, 2/3, 3/4, 5/6, 7/8
    • zpětná ztráta: ≥ 10 Db
    • přenosový režim: 2K
    • nastavení celkové výstupní úrovně: 0 ÷ -15,0 dB po 1 dB kroku
    • smyčka přes frekvenční rozsah/ztráta: 45-862 MHz / ≤ 2,5 dB

    Parametry transportního toku:

    • Max. přenosová rychlost: 31670 kbps
    • max. Počet PID filtrů: neomezený

    Port pro správu: standardní IEE802.3 10/100 Base T
    Spotřeba proudu: 12 V / 1,1 A
    Rozsah provozních teplot: 0o ~ +45o C
    Spotřeba proudu: 12 V / 1,1 A
