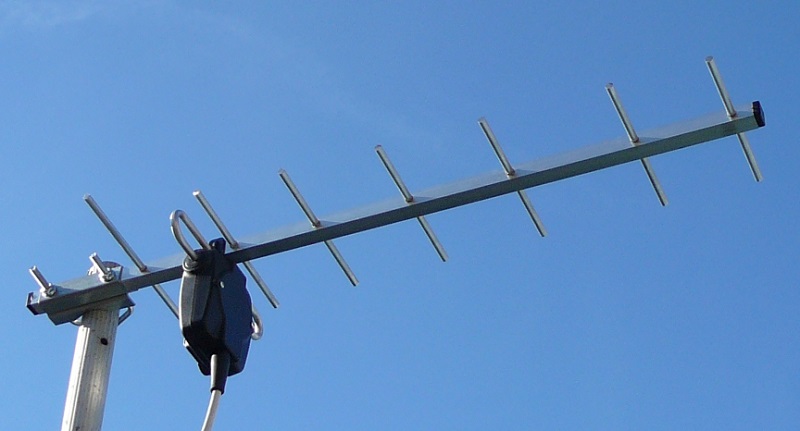

Vaten 868/8-75F je 8prvková anténa 868MHz / 75 Ohm se ziskem 12,2dBi.
Český výrobek
Tisk
Parametry
|
Základní charakteristika |
|
|---|---|
| Referenční číslo | 0 |
| Model | 868/8-75F |
| Modelová řada | 868 |
| Modelová verze | III.2022 |
| Záruční doba [m] | 60 |
|
Určení antény |
|
| Druh antény | Yagi |
| Typ antény | 868 MHz |
| Výstupní impedance [Ohm] | 75 |
| Počet pater | 1 |
| Frekvenční rozsah [MHz] | 868 – 870 |
| Přijímané kanály | - |
| Počet prvků | 8 |
|
Filtry |
|
| Potlačení LTE | ne |
|
Zisk |
|
| Max. zisk antény [dBi] | 12,2 |
| Zisk antény [dBd] | 10 |
| Úhel vyzařování H [°] | 55 |
| Úhel vyzařování V [°] | 73 |
| Předozadní poměr [dB] | 17 |
| VSWR (U max / U min) | 1,3 |
|
Konstrukční parametry |
|
| Použití (vnitřní / venkovní) | venkovní |
| Stupeň krytí [IP] | 53 |
| Šířka třmenu [mm] | 60 |
| Umístění třmenu | vzadu |
| Konektor | F ona (female) |
|
Transportní informace |
|
| Typ balení | fólie |
| Balení [ks] | 1 / 5 |
Podrobnosti o produktu
📝 Popis
Česká venkovní pasivní směrová anténa typu Yagi pro volné pásmo 868 MHz se ziskem 12,2dBi včetně symetrizačního členu. Anténa je 8prvková. Impedance antény je 75 Ohm, takže je určená pro datové přenosy a není určená pro video přenosy.
Záruka 5 let! Anténu vyrobili chlapi u Brna. Kvalitní hliníková konstrukce doplněná plasty s UV ochranou ISO 4892 vydrží léta a odráží 30 let zkušeností s výrobou antén.
Prvky antény jsou vyráběné z hliníku o průměru 6 mm a nosné ráhno je hranol 15 x 15 mm se sílou 1-1,5 mm. Takže to nejsou to žádné třasořitky, které by utrpěly ujmu díky silnému větru nebo námraze.
Součástí antény je symetrizačním člen 75 Ohm. Anténa je v současné době vyráběná s krabičkou, kde výstupem F konektor ona (female).
Anténa má od výrobce připevněné všechny prvky, dipol s krabičkou se přimontují jednoduše. Součástí antény je třmen, pomocí uchytíte anténu na stožár, výložník nebo držák. Anténu lze připevnit jak v horizontální, tak vertikální poloze.
Pokud není anténa skladem, musí být vyrobena na zakázku a klukům z Vatenu to trvá cca 7-10 dní. V době dovolených, svátků, nemocí či karantén (covid) se to může o něco protáhnout. Anténu vyrobenou na zákázku nelze vrátit.
Pokud byste chtěli anténu využívat k vysílání, tak maximální výkon, který anténa vydrží je minimálně 1 W, což je více, než kolik umožňuje zákon.
❗ Upozornění
Podle oprávnění zákona o využívání rádiových kmitočtů k provozování zařízení krátkého dosahu pro nespecifikované stanice je u kmitočtového pásma 868 MHz zákonem povolen maximální vyzářený výkon maximálně 25 mW (asi 500m).
